	· Plans de fabrication à télécharger · Le plateau de l’établi ; · La presse de façade ; · Les vis de serrage ; · Les guides ; · Le serre-étau ; · La perceuse à colonne.
Introduction	J’ai décidé de partager avec vous cet établi qui m’a été d’une très grande utilité. C’est une adaptation à l’usage de la miniature d’un établi conçu par le menuisier Denis FORTIN, et présenté sur sa chaîne YouTube "Bois passions et cie". Vous trouverez sur sa chaine beaucoup d’idées très intéressantes. Si j’avais fabriqué cet établi plus tôt, il m’aurait permis de faire un travail plus précis et plus rapidement. La fabrication de cet établi prend un peu de temps. Mais sincèrement, si vous faites de la miniature ou du modélisme, je vous encourage vivement à prendre le temps de vous le fabriquer. Pour vous faire gagner du temps, j’ai mis mes propres plans à télécharger ici.
Plans de fabrication à télécharger	Tracés du plateau ; Guides servant sur le plateau ; Fabrication des vis de serrage ; Plateau de la perceuse à colonne.

Le plateau de l’établi Écrou à griffes Vis de serrage	Le plateau de l’établi est constitué d’un panneau de bois de 20 mm. On y trace un quadrillage (vois le plan téléchargeable ci-dessus). À chaque croisement, on perce un trou et on y incère, par en dessous, un écrou à griffes. Ces trous filetés permettront d’y fixer, grâce à des vis de serrage, toutes sortes de guides, de calles et d’outils qui faciliteront le travail. Ayant adapté cet établi au travail de la miniature (donc avec un besoin de force de serrage faible) j’ai choisi des écrous de 6 mm. La presse qui se trouve en façade vient serrer les pièces de différentes façons (nous y reviendrons plus tard). Elle ne fait pas la totalité de la longueur de l’établi. Cela permet de prévoir un espace pour fixer un étau, à droite ou à gauche, suivant que l’on soit droitier ou gaucher.

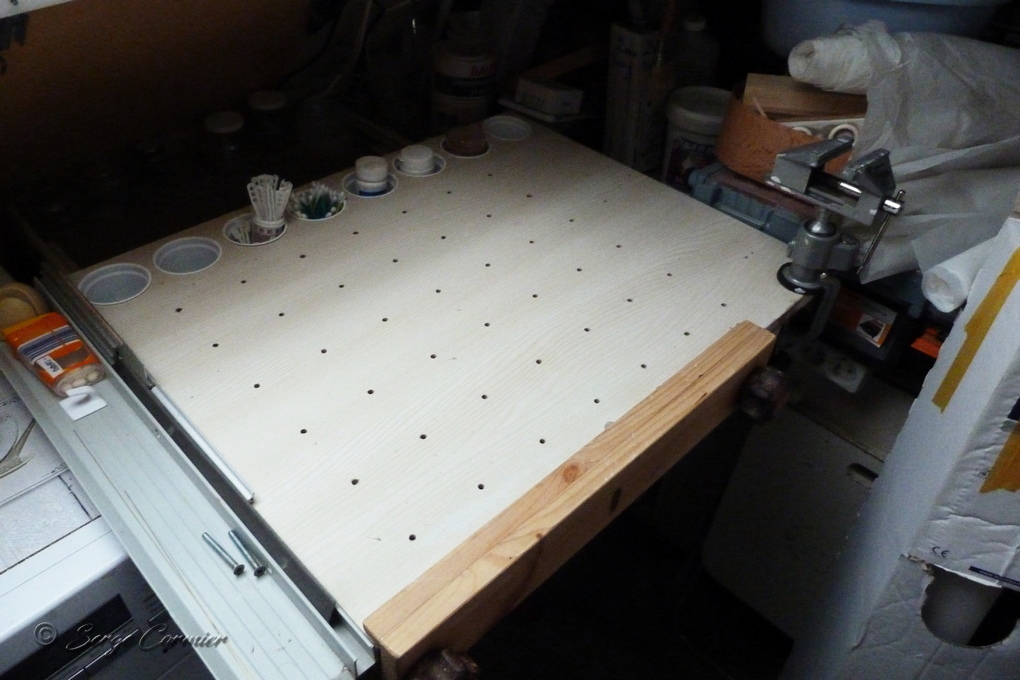

Ensemble de l’établi avec la presse d’équerre en façade, avec l’étau à droite.

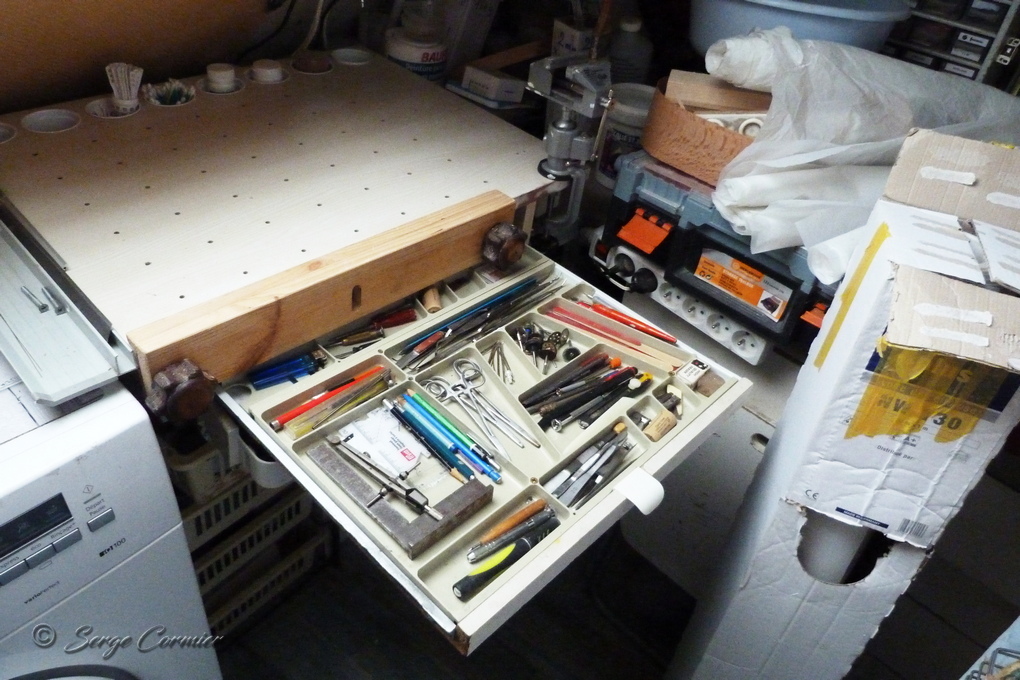

Établi avec le tiroir ouvert

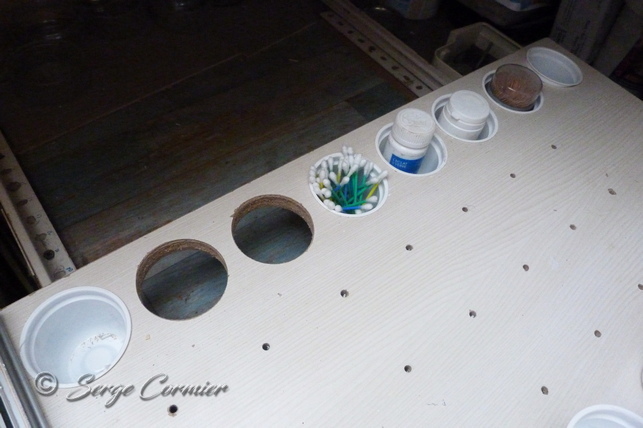

Le tiroir Sous le plateau de l’établi, j’ai installé un tiroir de faible hauteur aménagé avec des plumiers récupérés dans un vieux bureau métallique. Cela me permet d’y ranger un grand nombre de petits outils. Les pots de yaourt En haut de l’établi, on peut percer des trous à la scie cloche pour y loger des pots de yaourt. On y rangera différentes choses que l’on aura ainsi sous la main en cour de travail d’un projet. Si ces pots se salissent, il est facile de les changer par des neufs (cela oblige seulement à manger un laitage !).	Les trous permettent d’y incérer un pot de laitage

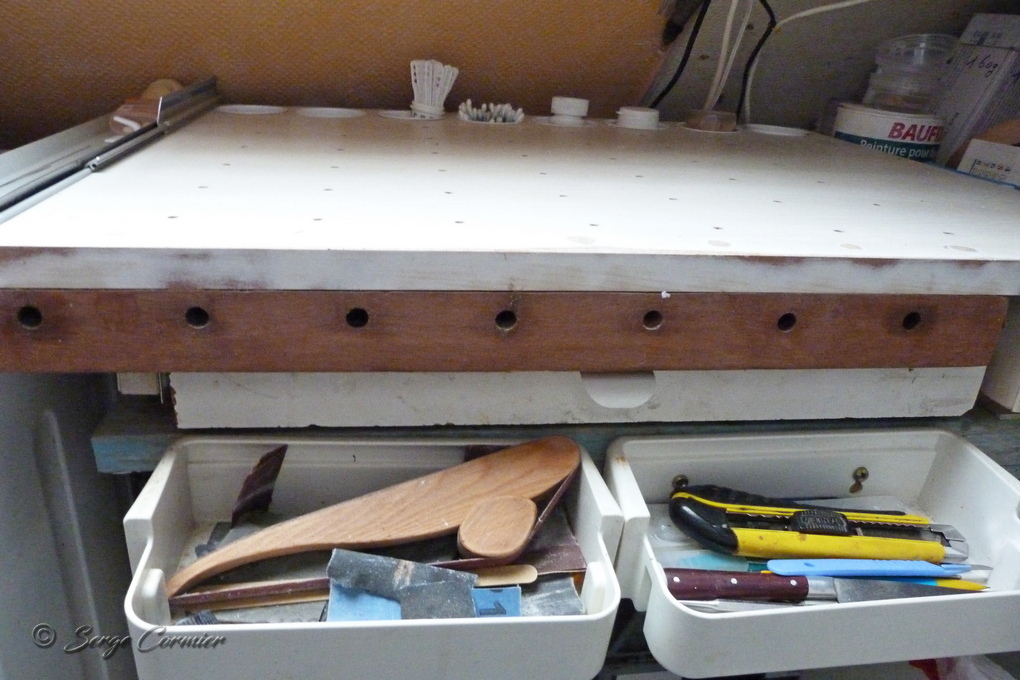

La presse de façade	La presse en façade permet de serrer et de desserrer facilement une pièce pour l’immobiliser sur le plateau, et pouvoir ainsi l’usiner avec une grande aisance. Elle permettra aussi l’assemblage de deux panneaux à l’équerre, comme dans le cas de la fabrication d’une boite, dans des conditions excellentes. Pour serrer cette presse, on fixe solidement sous le plateau un tasseau de bois dur. On y perce des trous pour y incérer des écrous à griffes. Ce tasseau allant servir de presse, a besoin de solidité. J’ai donc choisi ici d’y mettre des écrous et des tiges filetées de 10 mm. On peut aussi voir sous l’établi deux petits bacs de rangement, récupérés dans un ancien réfrigérateur, qui servent de desserte aux outils.
Tasseau de façade de la presse

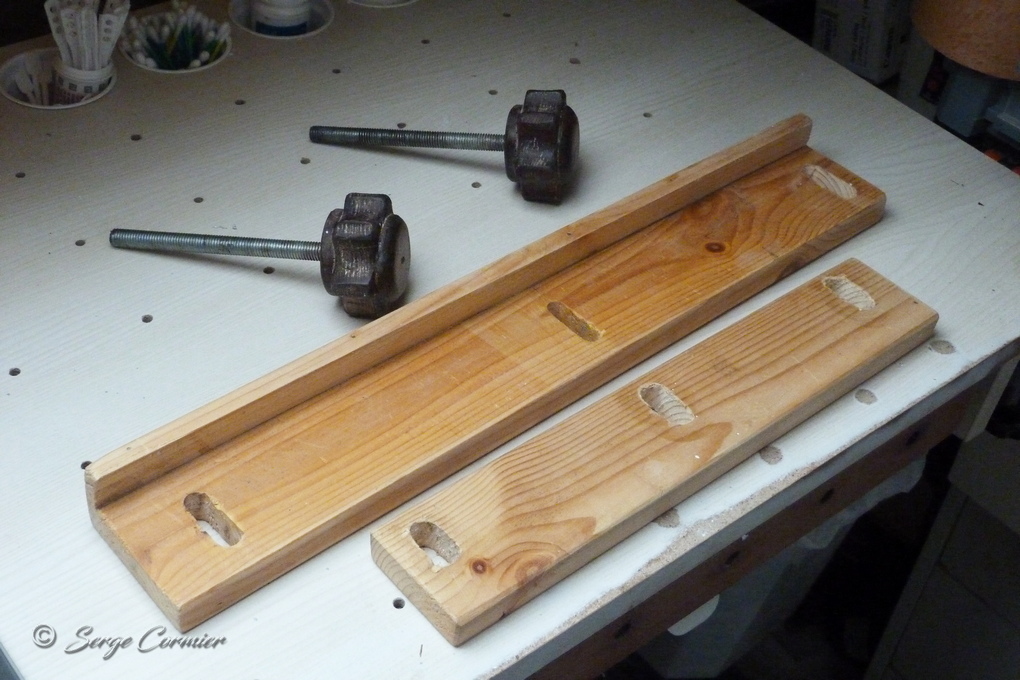

	Les presses en façade sont au nombre de deux. La grande en forme d’équerre permet de serrer des pièces sur le plateau pour les rendre solidaires. La petite presse (que l’on peut faire de la même grandeur que la précédente) permet de fixer des pièces verticalement contre l’établi.
Presses de façade

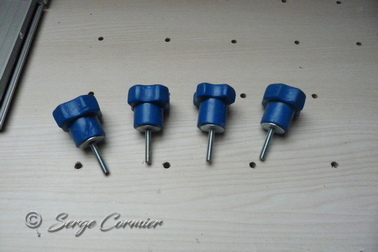

Fabrication des vis de serrage Vis de serrage	Les vis de serrage des presses de façade sont plus grosses que les vis de serrage du plateau, mais la technique de fabrication est la même. On peut fabriquer la base en découpant des tronçons de manche à balais. On fabrique les parties en contre plaqué de 10 mm à l’aide des plans (voir plus haut). On perce le manche à balais en son milieu, et on y fixe un écrou à griffes. Puis on referme avec la dernière pièce en bois. On peut alors y introduire une tige filetée dans l’écrou en la collant à la colle à deux composants. Je vous invite à ne pas hésiter à en faire plusieurs. Pour ma part, j’en ai fait 20. (Pour plus de détail, voir la fabrication des vis sur site de Denis Fortin).

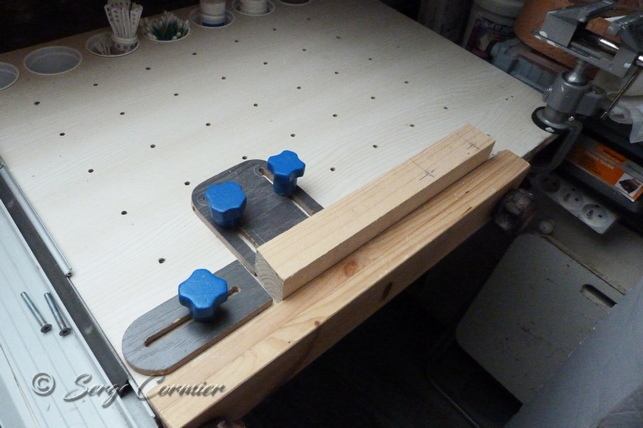

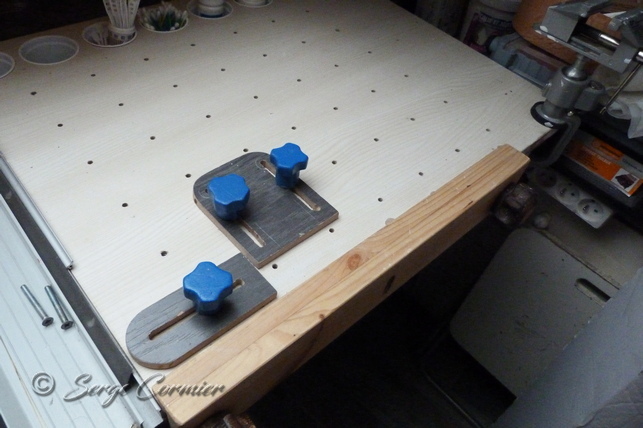

Utilisation des guides	Les plans mis sur ce site vous donnent les dimensions d’un certain nombre de guides adaptés aux différentes situations qui peuvent se présenter. Mais il n’est pas interdit de prendre le temps de se fabriquer par la suite des guides spécifiques à un travail particulier. Sur l’image, on voit deux guides qui ont été fixés sur le plateau. Ils sont réglés pour que, lorsque l’on serre la presse de façade, la pièce est serrée sur le guide opposé. Le deuxième guide bloc la pièce à gauche. Si plusieurs pièces identiques sont à usiner, on peut toutes les positionner de façon identique. Position des guides
	Lorsque l’on serre les vis de la presse de façade, le tasseau s’appuie sur la calle. Il est ainsi bien à plat sur l’établi, et parfaitement immobilisé. La presse resserre la pièce et l’immobilise

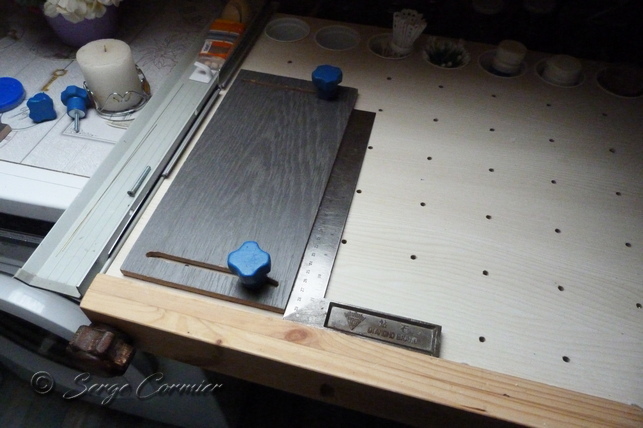

.	Pour le passage des vis de 6 mm dans les calles, j’ai réalisé des trous oblongs de 8 mm de large. Le jeu obtenu permet de régler sans difficulté l’équerrage du guide par rapport à le presse. Cela peut être très utile pour certains travaux. On peut ainsi reconstituer, avec plusieurs guides, un espace aux cotes précises d’une maquette. Il est possible de régler l’équerrage d’un guide.

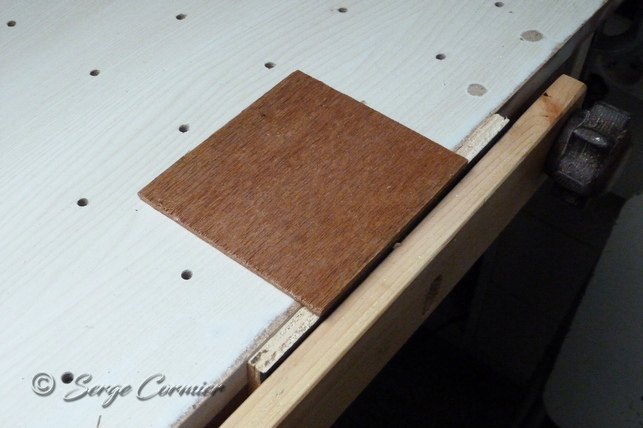

.	On peut assembler, grâce à la presse de façade, des panneaux de bois pour les pointer en toute facilité, sur le champ de l’une d’elle. Comme l’un des panneaux est à plat sur l’établi, c’est l’établi lui-même que supportera les coups de marteau, et l’autre pièce ne bougera pas lors du pointage. Assemblage de deux pièce de bois à l’équerre,
Le serre-étau	Ce petit outil est un serre-étau, créé aussi par Denis Fortin. La tige filetée de 6 mm se fixe sur l’établi, et la molette en bois permet de serrer la pièce contre l’établi et de l’y immobiliser.
Pour tous les détails sur la fabrication de ce serre-étau, voir le site de Denis Fortin. Fabrication du serre-étau sur le site de Denis Fortin.	Utilisation du serre-étau
Une autre application	J’en ai profité pour équiper ma perceuse en perceuse à colonne, avec un plateau aménagé de la même façon que l’établi. L’écartement entre les écrous est le même que pour l’établi, ce qui permet aux différents guides de passer de l’un à l’autre, fixés avec les mêmes vis de serrage. On peut aussi en profiter pour prévoir la fixation sur le plateau de d’un étau de perceuse à colonne.

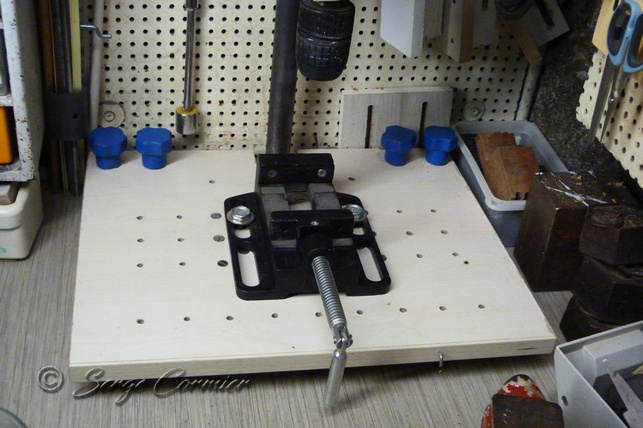

	On peut, bien sûr, prévoir la fixation d’un étau de perceuse
