	· Le problème du gros outillage
Fabrication	· Principe de fabrication · Matériel nécessaire · Le montage · Pourquoi un bloc moteur séparé ?
Le problème du gros outillage	Lorsque l’on est confronté au gros outillage (scie circulaire, tour à bois, fraiseuse, etc.) tout de suite un problème se pose. Nous n’avons le choix qu’entre deux possibilités : un outillage basique, limite style jouet pour enfant, tout juste capable de couper du balsa, ou un outillage professionnel hors de prix. Or, comme je l’explique souvent, avant de faire un investissement, le calcul est suivant : il faut diviser le prix de l’outil par le nombre de fois où il servira dans une année. On a ainsi le coût moyen de l’outil par utilisation sur une durée raisonnable. Et en ce qui me concerne, il me faut une année environ pour faire une vitrine. Un tel outillage ne me servira donc que une ou deux fois par an, pour tailler les pièces d’architecture. Cela ne justifie pas un tel investissement. Alors, il ne me reste plus que la possibilité de le fabriquer moi-même.
Calcul d’un investissement Diviser le prix de l’outil par le nombre de fois où il servira dans une année

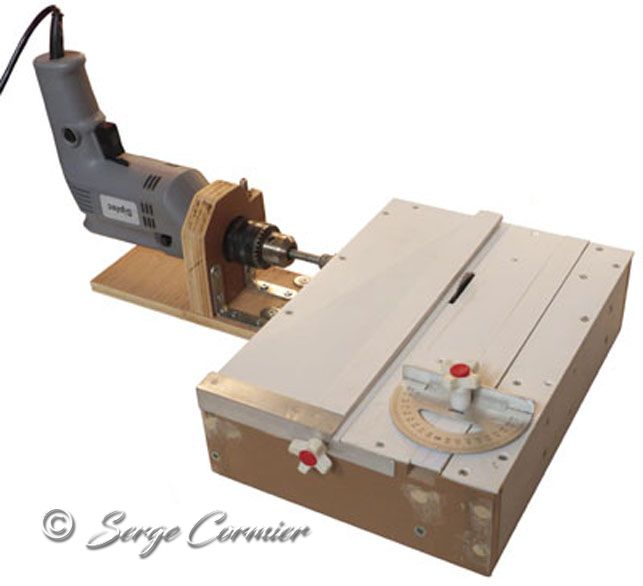

Principe de fabrication	Voici la scie que je viens de réaliser. Le montage de cette scie est très simple. Une tige filetée, sur laquelle la lame est fixée par deux écrous, est entrainée par une perceuse. On profite ainsi de la puissance de la perceuse.

Attention : Ne pas mettre cette scie entre les mains d’un enfant. Ce qui coupe le bois coupe les doigts.

Matériel nécessaire	ü Une tige filetée de 8 ou 10 mm, selon les roulements à billes ; ü Des écrous et des rondelles ; ü Deux roulements à billes du diamètre de la tige filetée ; ü Une coulisse de tiroir ; ü Une équerre et un rapporteur métallique.

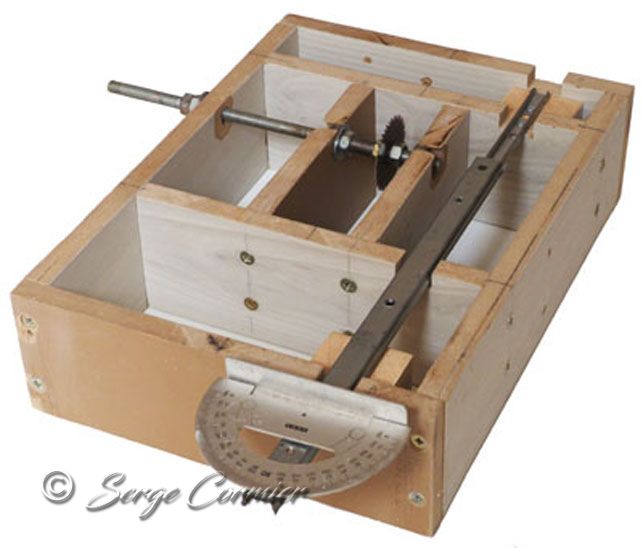

Le montage	J’ai choisit de faire passer la tige filetée dans des roulements à billes que j’ai récupérés sur une vielle machine à coudre. Les deux panneaux qui reçoivent les roulements à billes doivent être percés ensemble. Ces panneaux seront percés avant d’être taillés à leurs côtes finales. Voici comment procéder :
	Sur des panneaux plus grands de 2 cm tout le tour, tracé l’emplacement des axes de centrage de la tige filetée ; Percer les trous à un diamètre légèrement inférieur de celui des roulements ; Ajuster le diamètre des perçages et incérer les roulements à billes en force ; Recouper les panneaux aux dimensions définitives, le haut du panneau en passant au raz des roulements. De cette façon, les deux roulements sont bien dans le même axe, et la tige filetée est bien droite. De plus, la scie dépasse au maximum de ses possibilités.

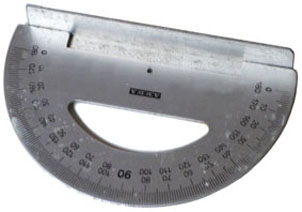

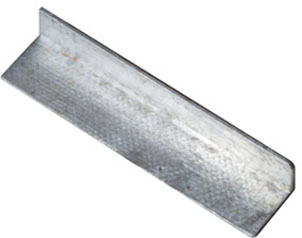

	La coulisse de tiroir n’est pas indispensable, mais j’en avais une ! Elle me permet de fixer une équerre équipée d’un rapporteur. Unir le rapporteur à l’équerre par deux rivets. Percer un trou de 5 mm au centre du rapporteur. Il recevra une vis de 5 mm avec un écrou papillon (ici un bouton blanc) pour le fixer sur la coulisse. Il sera ainsi possible de faire des coupes d’angle précises.
+ =
	Pour graduer ma scie, j’ai dessiné sur l’ordinateur une graduation appropriée, que j’ai imprimée sur un support autocollant. Une fois posée sur la scie, je la plastifie pour la protéger. Bien sûr, on peur faire plus sérieux en incérant dans le plateau un réglet métallique. Mais j’ai choisit de faire simple.

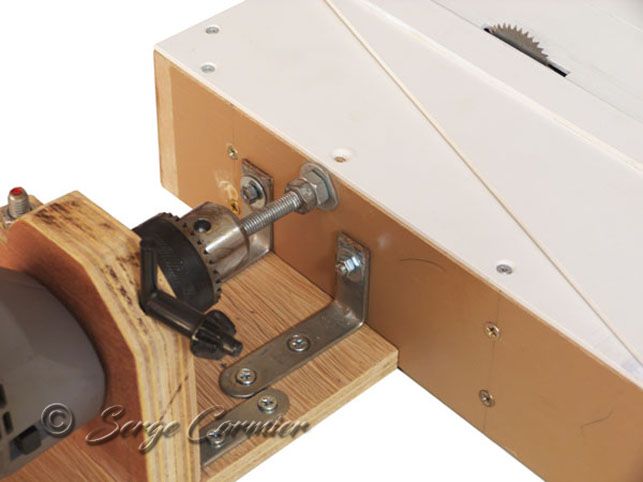

Pourquoi un bloc moteur séparé ?	J’ai fait le choix d’un bloc moteur séparé pour plusieurs raisons. Tout d’abord parce qu’il n’y a que deux moyens d’entrainer une scie : l’entrainement indirect (par courroie, engrenage ou chaîne), et l’entrainement direct. L’entrainement indirect pose toujours des problèmes quand on n’a pas tous les éléments spécialement fabriqués sur mesure. Il est plus facile d’entrainer une tige filetée directement par le mandrin d’une perceuse.
	De plus, un bloc moteur qui se désolidarise de la scie peut servir pour la fabrication d’une autre machine (tour à bois, toupie, fraiseuses, etc.).
Quelle perceuse choisir ?	On peut bien sûr utiliser une perceuse que l’on possède déjà. Mais il est plus confortable d’avoir une perceuse consacrée uniquement à cet usage, qui restera montée à vie sur son socle. Ce socle peut être démonté et remonté d’une machine à l’autre. J’ai trouvé une perceuse de 500 watts avec un mandrin de 13 mm pour 10 € 90 chez Leclerc, en Eco+. Je vous l’accorde : on n’est pas sur du haut de gamme. Mais pour servir à entrainer une scie circulaire miniature, qui ne tournera que très occasionnellement, qu’est ce que vous voulez de plus !
