Les cabines La cabine avant du pont supérieur cache le dernier fil électrique qui vient du pont intermédiaire. À ce stade, il ne faut pas oublier de finir le câblage des lanternes à l’intérieur des cabines. Une fois le toit des cabines posé, on ne peut plus avoir accès, ni aux fils électriques, ni aux leds.	Il faut donc tout de suite câbler les leds qui éclaireront les lanternes extérieures ainsi que celles pour l’éclairage intérieur des deux cabines. Comme pour les autres ponts, les fils qui alimentent les éclairages principaux circulent à l’intérieur du toit entre les deux couches de médium
Position de la cabine avant et arrière
Vue de l’avant

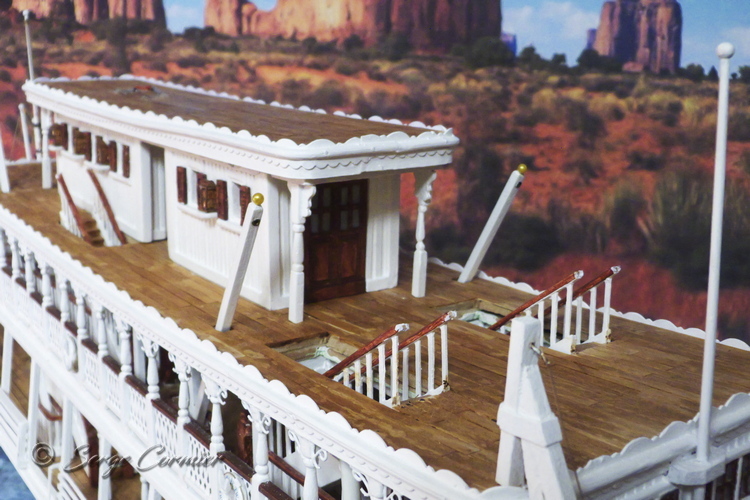

Vue de l’arrière

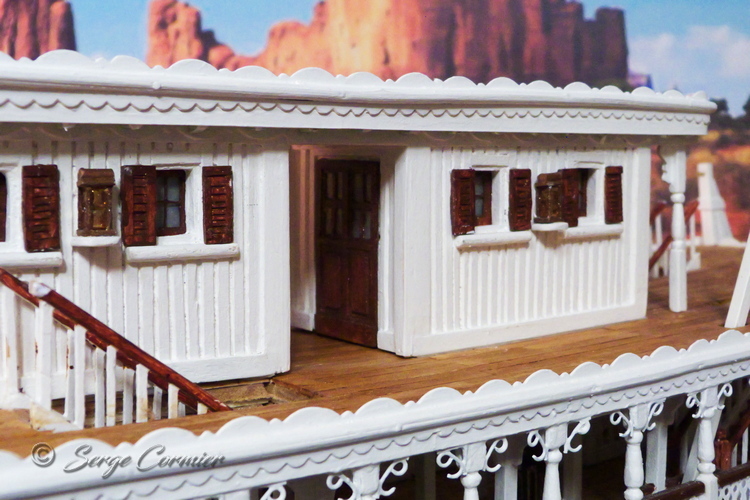

Passage entre les deux cabines

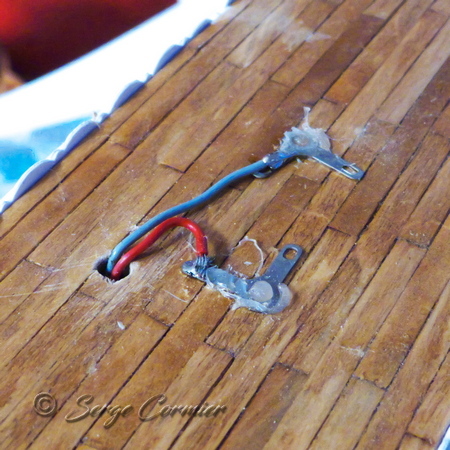

Branchement électrique Lorsque l’on pose le toit qui couvre les deux cabines, il ne faut pas oublier de prévoir de sortir les deux câbles qui alimenteront plus tard l’éclairage de la cabine de pilotage au dessus. Les pattes sont collées sur le toit à la colle à chaud, et la cabine de pilotage sera ensuite collée sur ce toit.

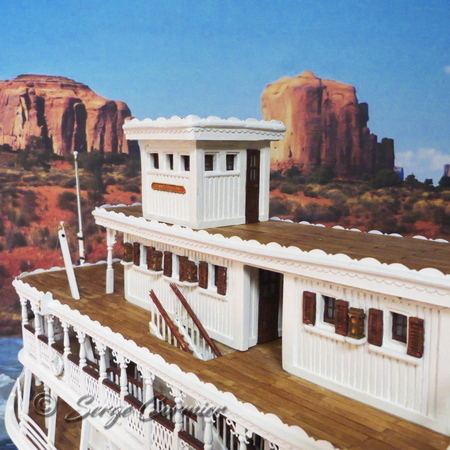

La cabine de pilotage
Pose de la cabine de pilotage coiffant ainsi les deux fils électriques.	Pose de la corniche au dessus de la cabine de pilotage.

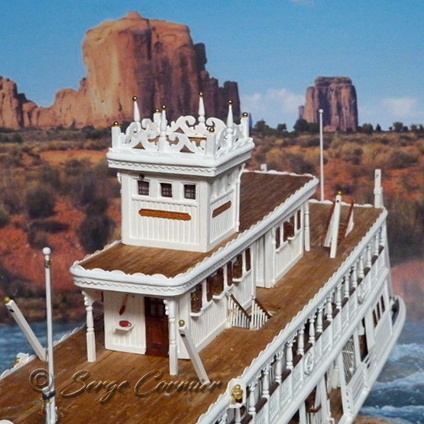

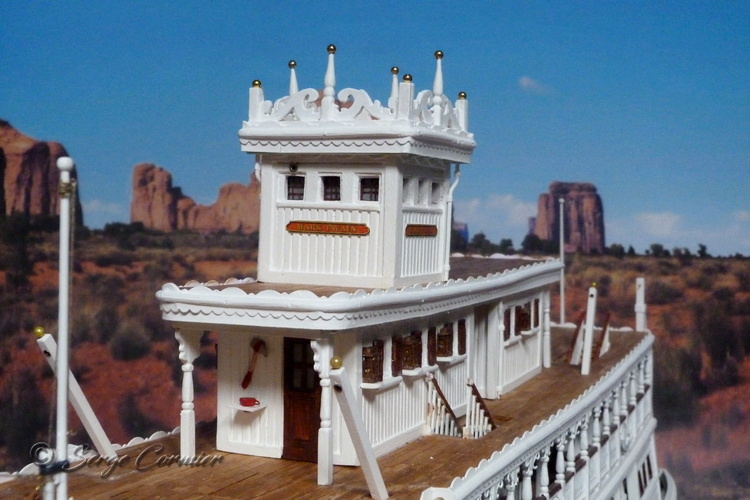

La cabine de pilotage avec sa corniche.
Les rampes d’escaliers

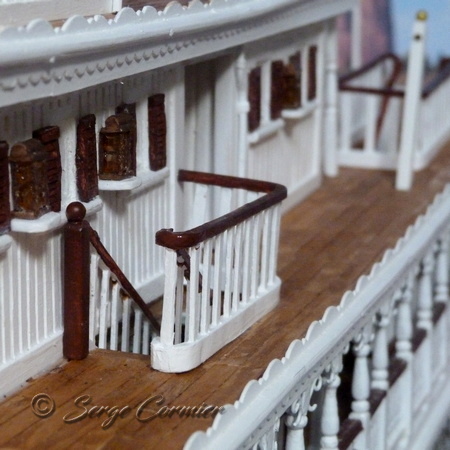

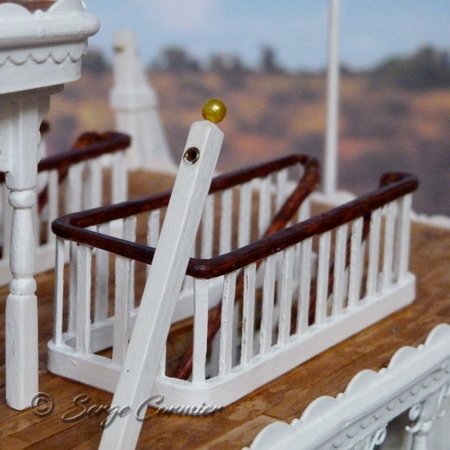

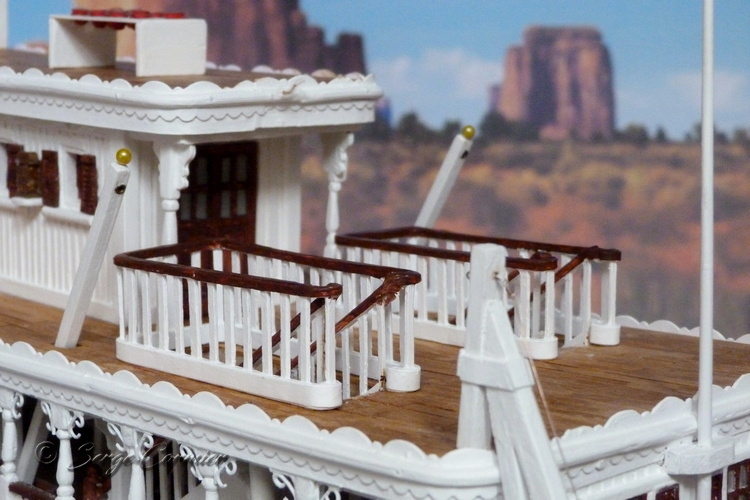

Les rampes finissent les escaliers, vus ici de l’arrière ...
... et vus de l’avant	Escalier arrière premier plan : jambe de force qui recevra le câble.
Les cheminées arrière

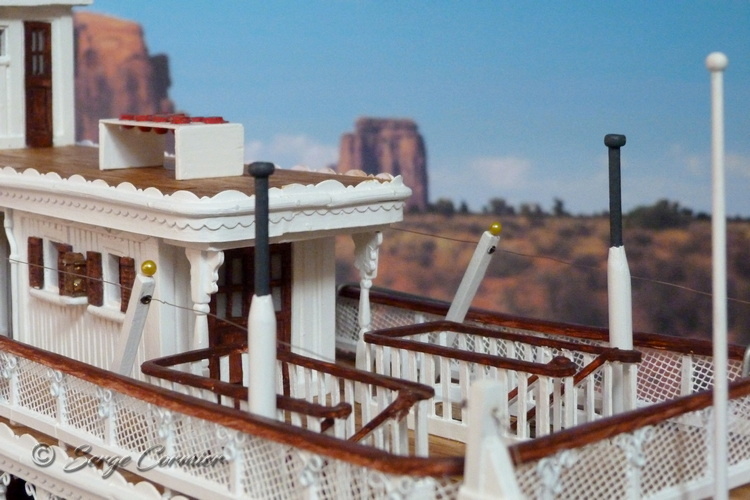

Les cheminées arrières sont posées à la verticale des machines

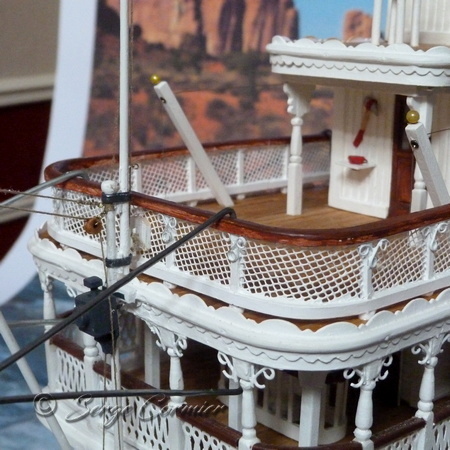

Le bastingage Le bastingage à été fabriqué avec un morceau de rideau de cuisine durci au Sintofer. Pour faciliter sa fabrication, il a été formé sur un gabarit fabriqué dans du calendrier, reproduisant exactement les dimensions et la forme du pont. Cela nous évite de travailler sur la maquette elle-même, avec tous les risques que cela peut présenter. De cette façon, une fois terminé, le bastingage s’adapte parfaitement dans sa position sur le pont. Les serre joints que l’on peut voir ici sont formés dans du fil d’acier de 4 mm. Ils permettent de maintenir le bastingage terminé en position le temps que la colle sèche, sans endommager, ni la maquette ni le bastingage lui-même.	Le bastingage vu de l’avant .
Vue d’ensemble du bastingage

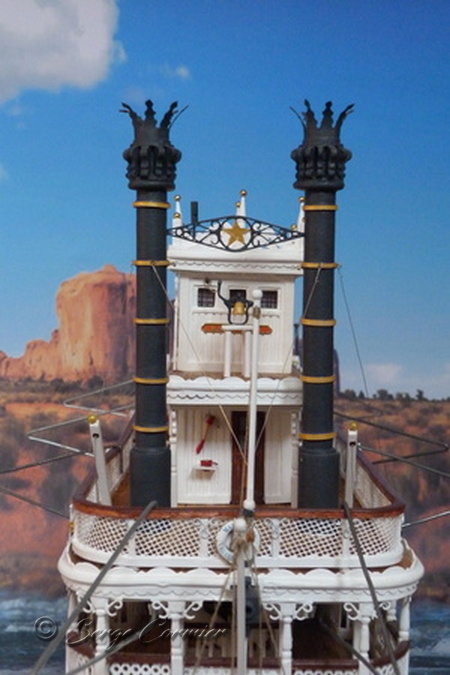

Les cheminées avant Avant de poser définitivement les cheminées avant sur le pont, il faut fabriquer la décoration en fer forgé qui les réunit. Elle a été réalisée ici en laiton de 1 mm soudé à l’étain. On peut à ce moment fixer les câbles d’acier qui renforcent la solidité du bateau. On utilise ici un fil métallique de 3/10e. Il est possible de récupérer ce genre de fil sur des bobines de moteur électrique.	Un premier câble réunit les deux cheminées entre-elles. Celles-ci sont ensuite reliées au mat avant, puis sur bâbord, sur tribord, ainsi que vers l’arrière sur le toit des cabines. Deux autres câbles sont fixés, sur bâbord et sur tribord, au pont à l’avant, passent dans la jambe de force avant, dans la jambe de force arrière, et viennent se fixer sur le bras qui porte la roue en poupe.

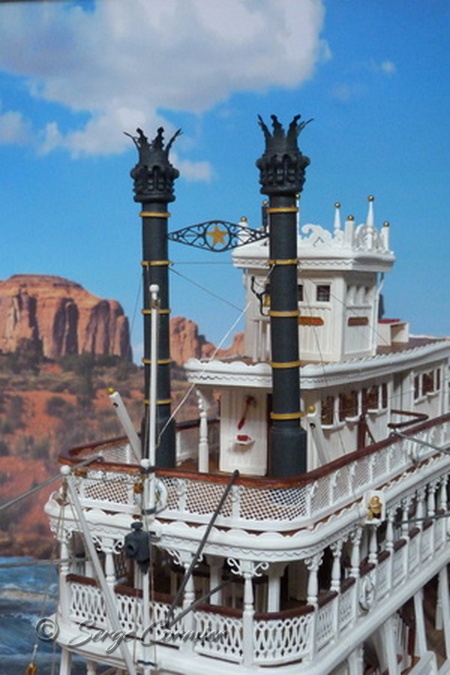

On remarque les câbles qui relient les cheminées au mat, ainsi que sur bâbord et sur tribord	On voit les câbles qui partent vers l’arrière et sont reliés au toit de la cabine.
Quelques détails de finition Quelques détails de finition viennent enjoliver la maquette :

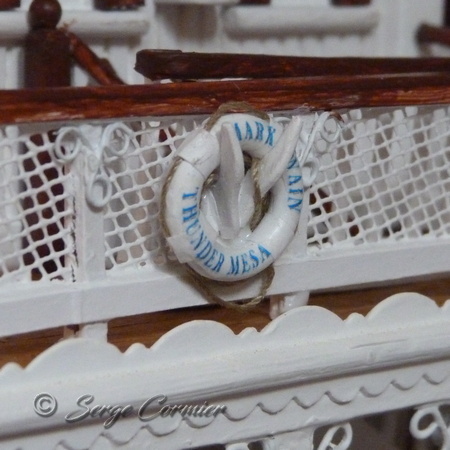

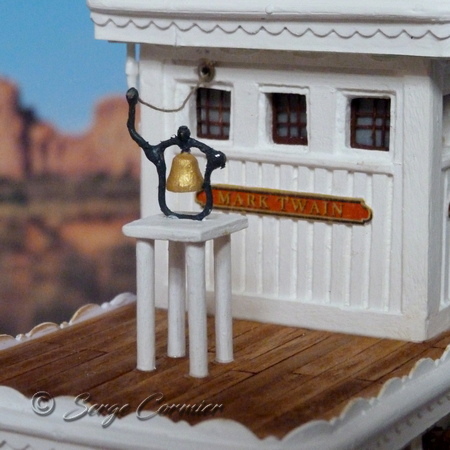

Les dernières bouées sont collées sur le bastingage	La cloche, à l’avant de la cabine de pilotage

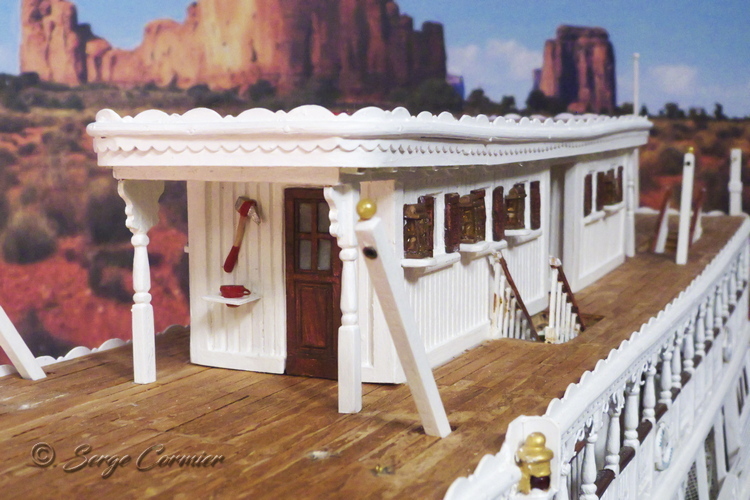

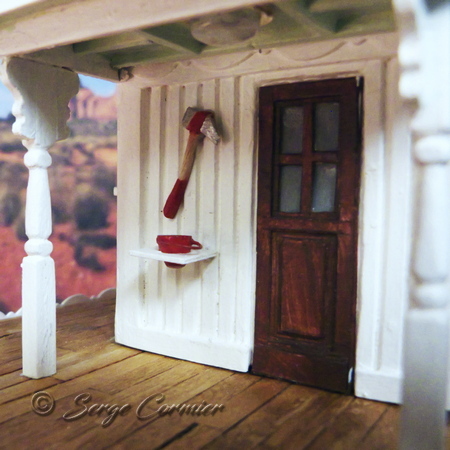

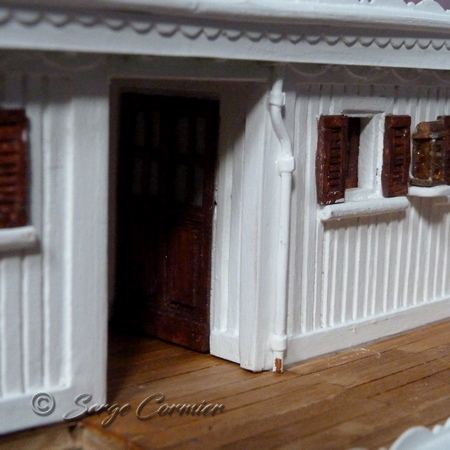

Une hache et un seau d’incendie	Les descentes d’eau de pluie le long des cabines ...

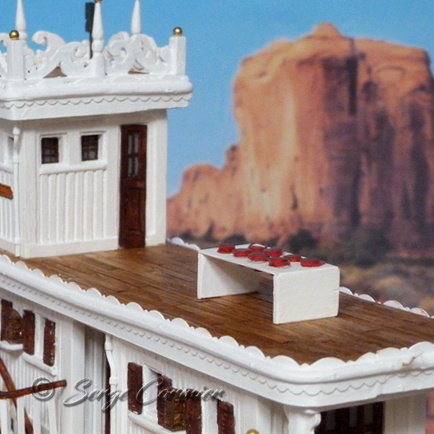

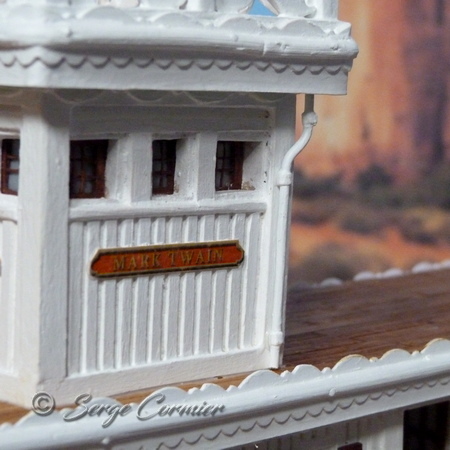

...ainsi que le long de la cabine de pilotage	La réserve de seaux d’incendie

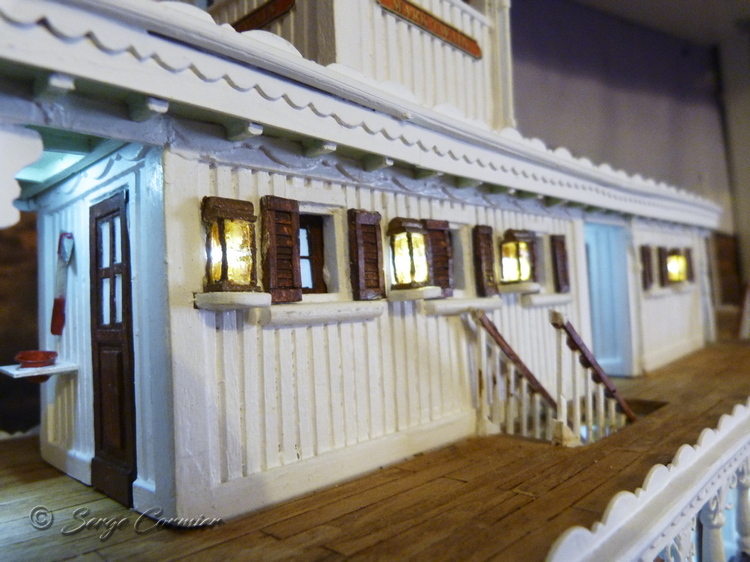

Éclairage des lanternes Les lanternes sont éclairées par des leds incérés dans la cloison en bois de la cabine. Les perles formants les lanternes sont collées en face de chaque leds.	Les lanternes ont été fabriquées grâce à des perles carrées de 4 mm, réunies deux par deux. Chaque led vient remplir les perles de lumière.

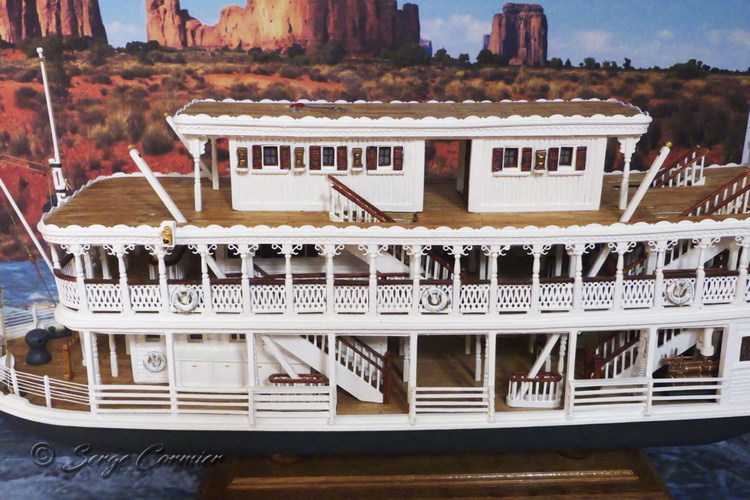

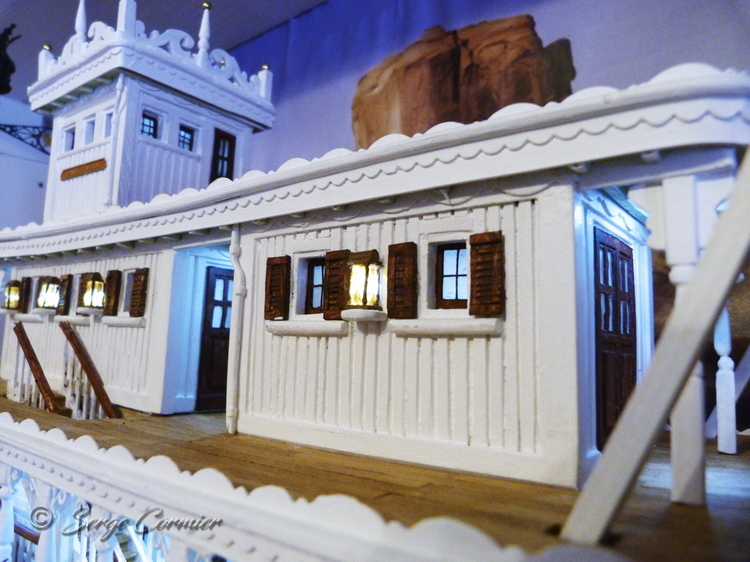

Cabines du pont illuminées, vues de l’arrière
Cabines du pont illuminées, vues de l’avant

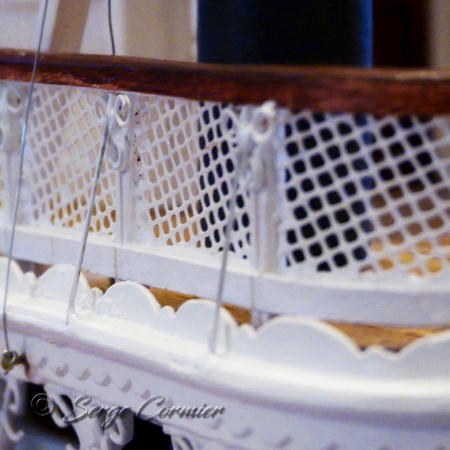

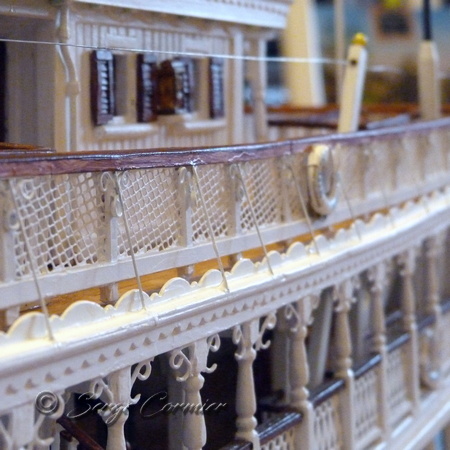

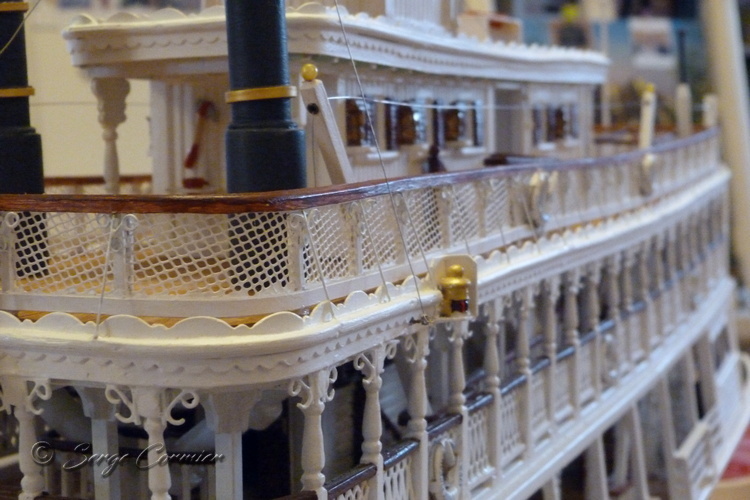

Les renforts de bastingage Les renforts du bastingage maintiennent celui-ci verticalement. Ils sont coupés ici dans des barres de laiton de 5/10e, et collés par deux points de colle blanche. Une fois posés, on harmonise la maquette en les peignant d’une ou deux dernières couches de blanc.
Et voilà, la maquette du Mark Twain est terminée Un grand merci à tous ceux qui ont suivis ce journal, et m’ont témoigné leurs encouragements.
