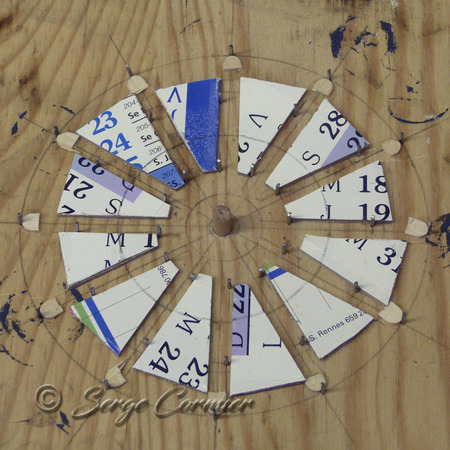

Outil de fabrication de la roue La roue qui propulse ce steamboat est composée de 5 roues réunies par les traverses. Il est donc très important que les 5 roues soient identiques. Pour réussir, il est nécessaire de fabriquer un gabarit de montage.	Les plans Les plans de la roue (à l'échelle 1/45e) sont disponibles en fichier pdf.

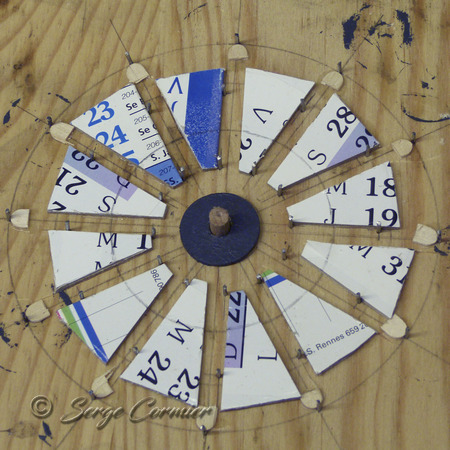

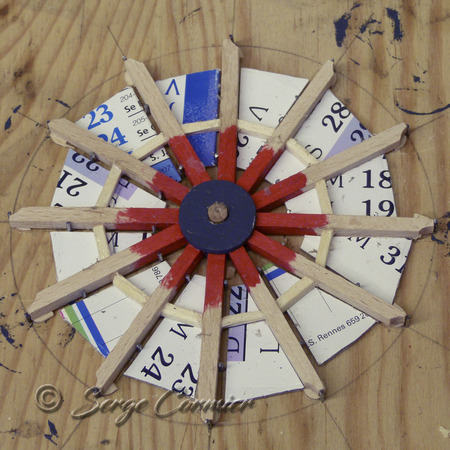

Cet outil permet le positionnement correct des rayons de la roue et assure que les flasques noirs soient centrés.	Placer le premier flasque noir, enduit de colle à bois. (Il est plus simple de peindre certaines pièces avant leur montage, plutôt qu’après que la roue soit assemblée. C’est le cas ici des flasques).

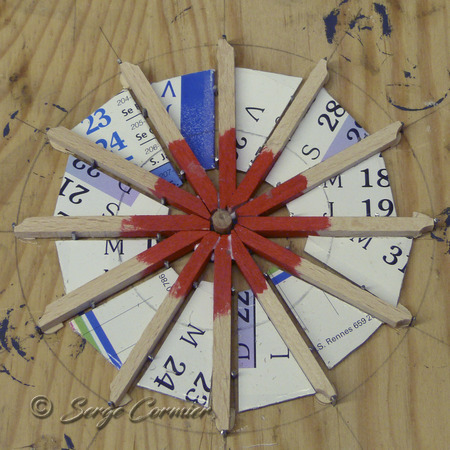

Positionner les rayons de la roue	Placer le second flasque noir, enduit de colle.

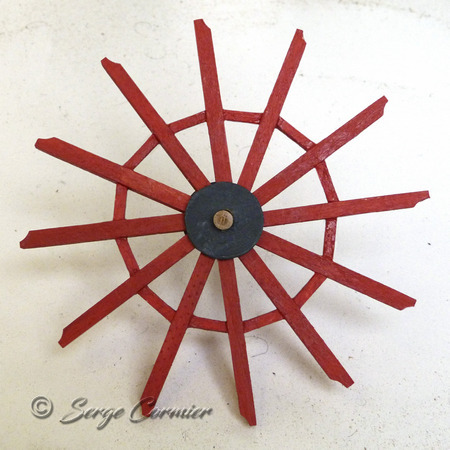

Coller les renforts en forme de cercle à la moitié des rayons.	Une fois la colle sèche, la roue peut être sortie du gabarit et peinte.

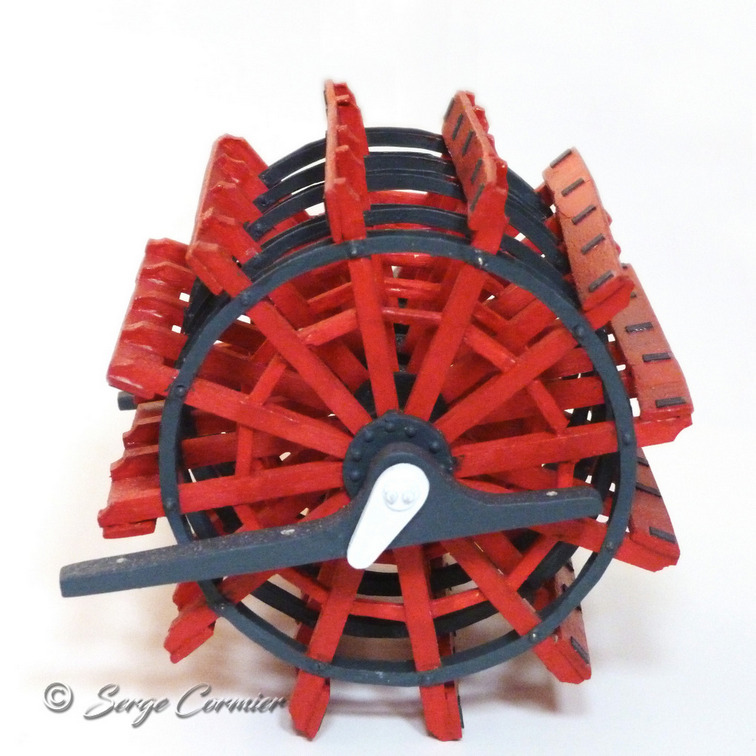

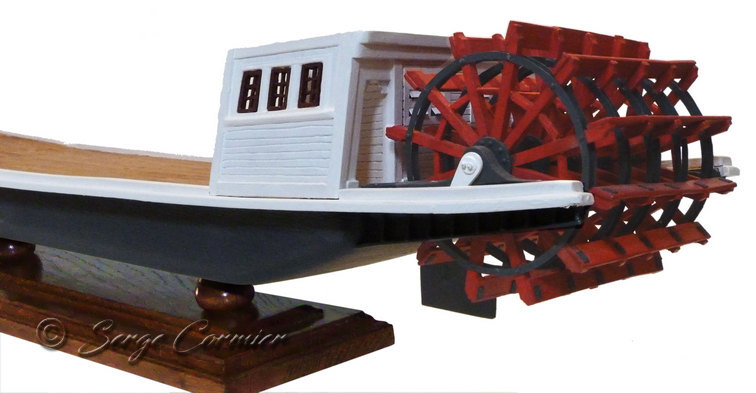

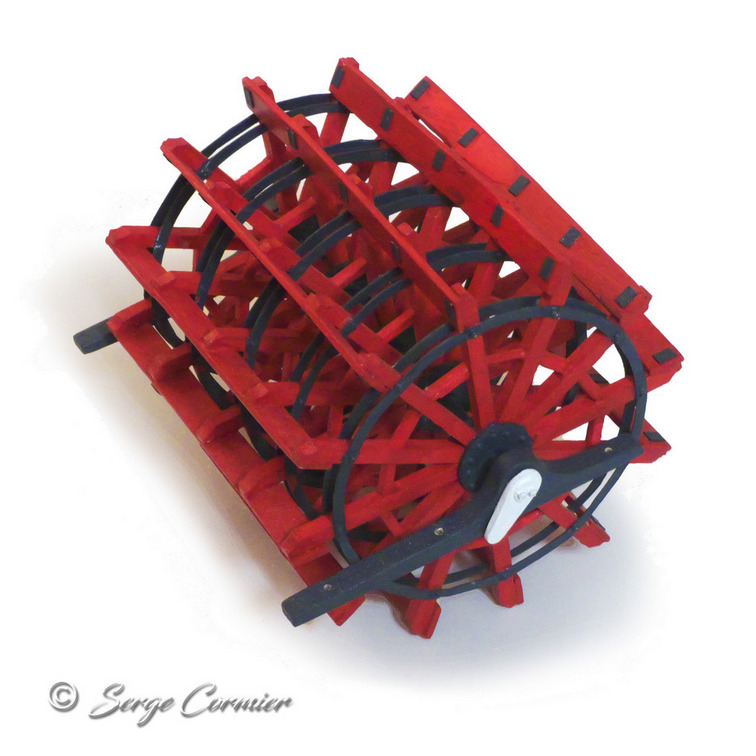

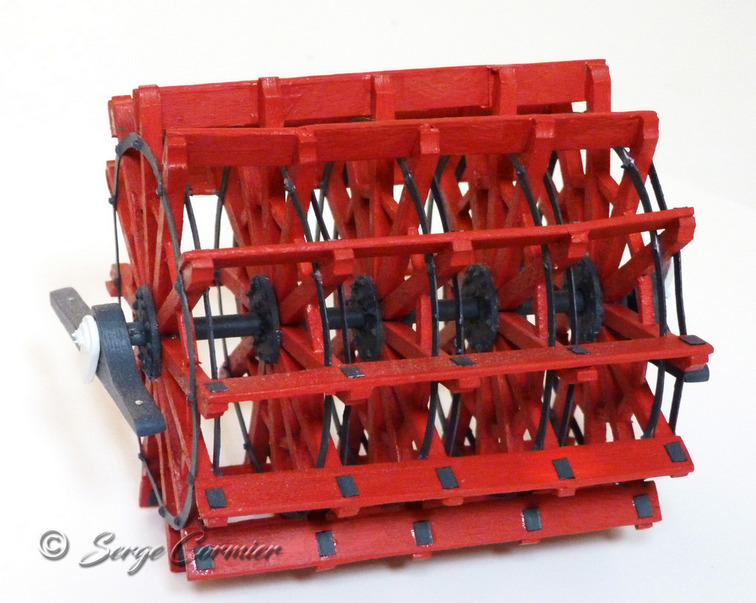

Montage de la roue	La même procédure est utilisée pour fabriquer les 4 autres roues. On peut découper dans du bristol les cerclages, les peindre en noir et les coller de chaque côté de la roue. Pour monter la roue, il suffit d’enfiler les 5 roues sur l’axe pour les aligner. On peut alors coller les traverses qui les réuniront ensemble, et fixer les deux supports qui se poseront sur les bras du pont.
Un petit truc !	Vous avez certainement remarqué les têtes de boulons. Elles sont faites avec des têtes d'épingles de couturières, tout simplement !
La maquette du Mark Twain Étape par étape	Page suivante Le pont inférieur
